徐州电能质量分析仪波形显示测量部分1、测试目的通过本项目可以显示各参量的波形，了解各参量之间的相位关系（超前或滞后），观察波形的畸变情况，分析畸变产生的原因，PT和CT有无过负荷的情况。2、测试方法根据被测设备的接线方式的不同而进行不同的接线：三相四线接线方式的设备按照图十四进行接线；三相三线接线方式的设备按照图十五进行接线。接好线后进入“波形显示界面”进行测试。（四）、频谱分析测量部分1、测试目的本功能用来显示各相电压参量、各相电流参量1－50次谐波含量的柱状图以及各参量（1－64次）谐波的含量百分比，总谐波失真度等指标，以此来判断该相电压或电流电能质量的好坏。2、测试方法根据被测设备的接线方式的不同而进行不同的接线：三相四线接线方式的设备按照图十四进行接线；三相三线接线方式的设备按照图十五进行接线。接好线后进入“频谱分析界面”进行测试。

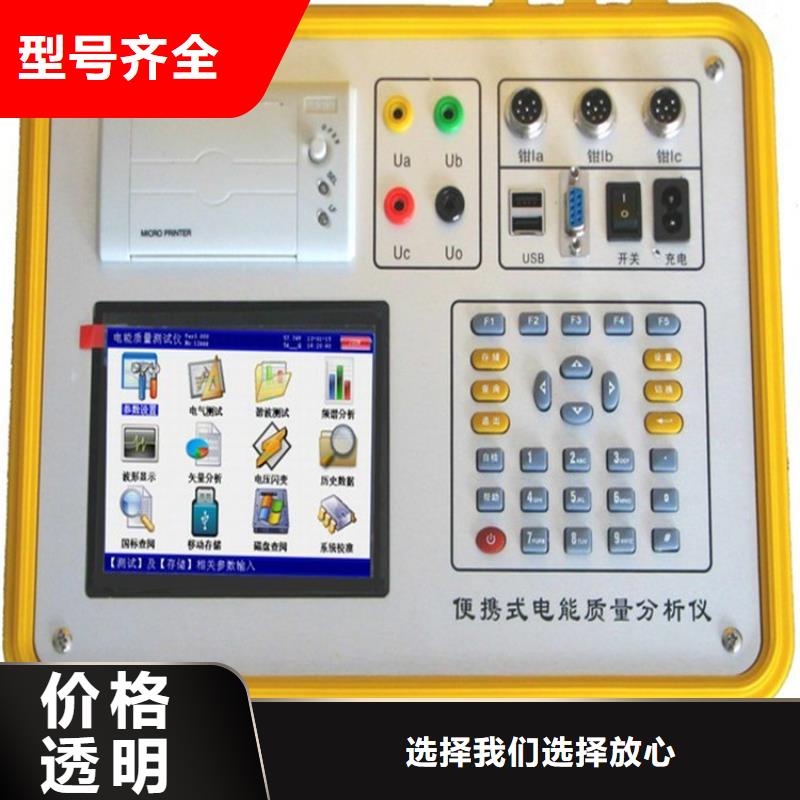

徐州电能质量分析仪 键盘操作键盘共有30个键，分别为：开关、存储、查询、设置、切换、↑退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：开关键：在台式设备此键为保留键，不起作用。↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。另外，↓还可以用于显示子目录菜单。键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，按下此键均直接返回到主菜单。存储键：用来将测试结果存储为记录的形式。查询键：在主菜单按下此键直接进入功能屏。设置键：在主菜单按下此键直接进入功能屏。切换键：保留功能，暂不用。自检键：仪器调试过程中用来烧字库，此功能用户不需用到。帮助键：在主菜单按下此键直接进入功能屏。数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5键：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现提示信息提示的相应功能。当5分钟内无按键按下时液晶自动进入省电模式显示，按任意键可恢复显示。

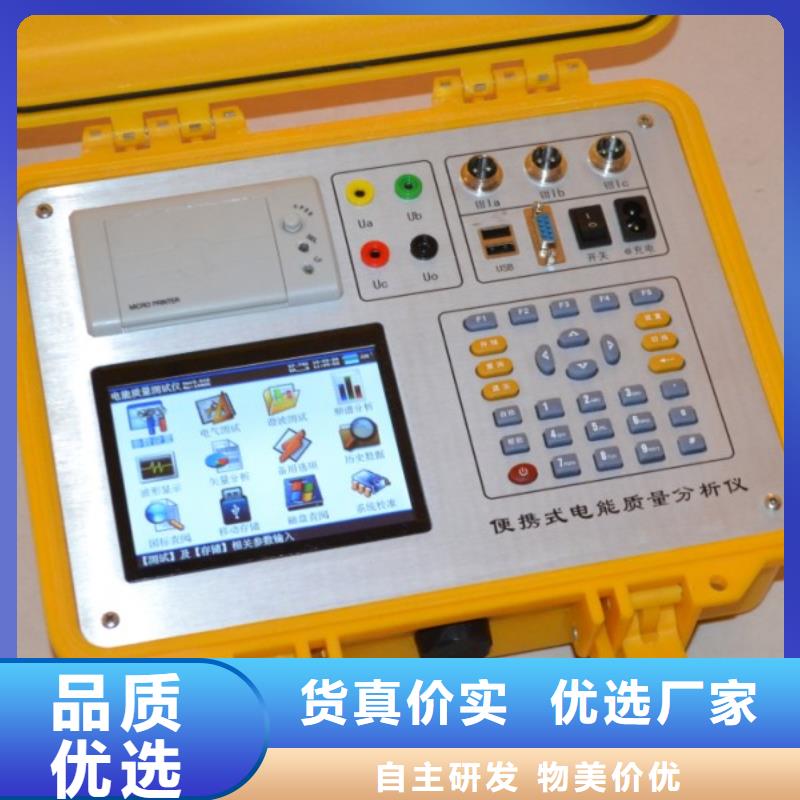

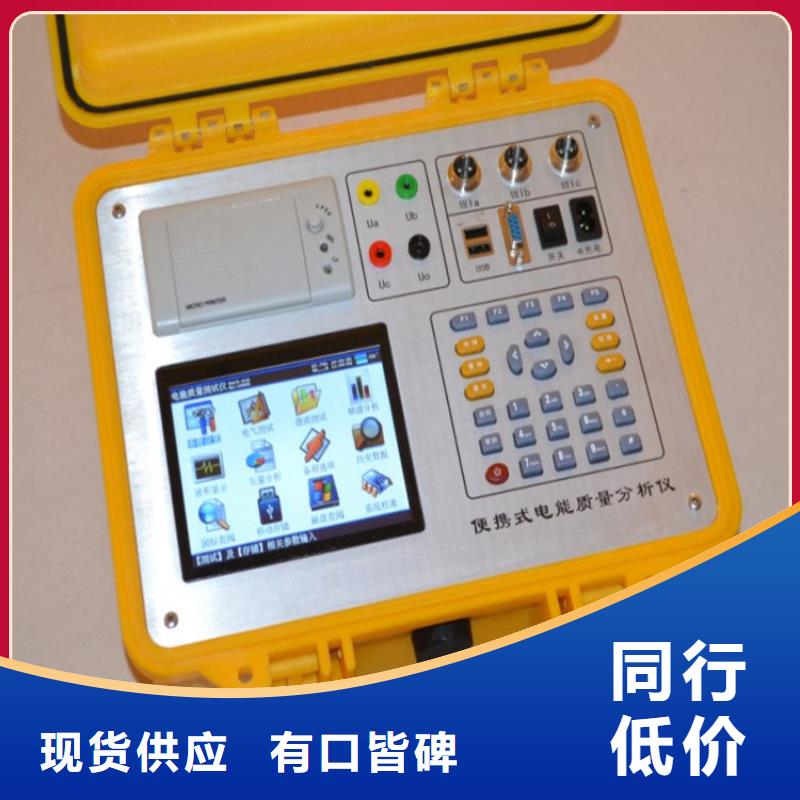

徐州电能质量分析仪 功能特点1.仪器是专门用于检测电网中发生波形畸变、谐波含量、三相不平衡等电能质量问题的高精度测试仪器；同时还具备电参量测试、矢量分析的功能。2.可测量电压、电流、有功功率、无功功率、相角、功率因数、频率等多种电参量。3.可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。4.电流采用钳形互感器方式进行测量。因为采用钳形电流互感器测量时操作人员无须断开电流回路，就可以方便、的进行测量。根据用户的测量范围不同可以选配不同量程的钳表。5.可测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、三相电压允许不平衡度和电网谐波。6.可显示单相电压、电流波形并可同时显示三相电压、电流波形。7.所有测试界面具备屏幕锁定功能，以方便用户读数和分析数据。8.负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。定时记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数的变化趋势。9.电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。10.能够测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价11.可设置不同的存储间隔时间，按设置的时间间隔连续存储数据；12.内置大容量数据存储器，按1分钟的时间间隔可连续存储18个月以上，能满足长期监测试验点的需要。13.仪器具备USB接口，可方便的将数据直接拷贝到后台管理计算机。14.与功能强大的数据管理软件配合，可将实时采样数据直接上传到后台管理计算机，在后台进行更、更迅速的处理。

徐州电能质量分析仪电压谐波分析部分1、测试目的本功能用来显示三路电压参量2－64各次谐波含量的数值和百分比含量，以此来判断被测电压信号电能质量的好坏。2、测试方法具体接线如图十六所示：图十六、电压谐波测试接线图在本项目中同时接入三相电压信号。将电压测试线的黄、绿、红、黑四种颜色分别对应被测信号的A、B、C、N四条相线（当PT二次采用三线制接法时将被测设备的B相电压接到仪器的Un端子，只用三根电压线即可）。接好线后进入“电压谐波”屏查看测量结果。（六）、电流谐波分析部分1、测试目的本功能用来显示三路电流参量2－64各次谐波含量的数值和百分比含量，以此来判断被测电流信号电能质量的好坏。2、测试方法具体接线如图十七所示：图十七、电流谐波测试接线图在本项目中同时接入三路电流信号。用A、B、C三只钳形电流互感器分别来测量被测设备电流回路的A、B、C三相，（当被测设备为三相三线接线方式时只用到A、C两相的钳表）接好线后进入“电流谐波”屏查看测量结果。

徐州电能质量分析仪 变电站名：指试验现场所处的变电站名称，用于对所保存的结果进行区分。由数字和字母构成，可任意组合。通过相应的数字/字母按键直接输入。输入方法为：按确认键使内容变成红色，再按相应的键输入内容，完成后再按确认键结束。?线路名称：指被测线路的编号。与“变电站名”一起用于对所保存的结果进行区分。由数字和字母构成，可任意组合。通过相应的数字/字母按键直接输入。输入方法为：按确认键使数字变成红色，再按相应的键输入内容，完成后再按确认键结束。?文件名称：指记录存储的文件名称。由数字和字母构成，可任意组合。通过相应的数字/字母按键直接输入，文件的扩展名不用输入，程序将自动加上。?存储速率：指对测试数据保存的时间间隔，小间隔为1分钟、间隔为5分钟。通过←、→键在几种方式间进行切换，选定到所需间隔时间。?开始存储：指存储功能设置开关。当选择 “是”时存储功能打开，自动开始存储数据；当选择“否”时存储功能关闭，停止存储数据。按确定键可进入相应设置，按退出键返回主菜单。

徐州电能质量分析仪 电气测试”界面：图五、电气测试界面用来显示从互感器一次侧、二次侧测量被测点的数据。右图显示一次侧的三相电压、电流幅值，各相电压、电流之间相位夹角；各相有功功率、无功功率、视在功率及总有功功率Ph、及总无功功率Qh、总视在功率Sh；零序电压Uo、电流Io；正序电压U1、电流I1；负序电压U2、电流I2；电压和电流的不平衡度＃U、＃i；实测频率、总功率因数。按F1键能将当前屏幕锁定，便于读数，按F2继续刷新，按F3查看一次侧数据，按F4切换到二次侧界面。按退出键返回主菜单。4．“谐波测试”界面：图六、谐波测试界面电压和电流谐波显示屏如右图所示：此屏显示各相电压和电流信号中各次谐波含量（从左到右依次表示A、B、C各相电压，A、B、C各相电流），其中THD为各相的电压或电流波形畸变率（即总谐波失真度），RMS为各相的电压或电流有效值，01次为基波电压或电流（用实际幅值表示），以下依次为其它各次谐波的数值，以有效值形式和基波的百分比两种形式表示，以表格的形式显示1-63次谐波。可通过↑、↓键来切换（01－21）次、（22－42）次（43－63）次谐波含量的表格。按F1键能将当前屏幕锁定，便于读数，按F2继续刷新数据。按退出键返回主菜单。

徐州电能质量分析仪 键盘操作键盘共有30个键，分别为：开关、存储、查询、设置、切换、↑退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：开关键：在台式设备此键为保留键，不起作用。↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。另外，↓还可以用于显示子目录菜单。键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，按下此键均直接返回到主菜单。存储键：用来将测试结果存储为记录的形式。查询键：在主菜单按下此键直接进入功能屏。设置键：在主菜单按下此键直接进入功能屏。切换键：保留功能，暂不用。自检键：仪器调试过程中用来烧字库，此功能用户不需用到。帮助键：在主菜单按下此键直接进入功能屏。数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5键：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现提示信息提示的相应功能。当5分钟内无按键按下时液晶自动进入省电模式显示，按任意键可恢复显示。

徐州电能质量分析仪产品概述TH-5200电能质量测试分析仪检定装置参照GB/T 191-2008 、GB/T 2423.1-2008、GB/T 2423.2-2008 、GB/T 2423.3-2006 、GB/T 2423.10-2008 、GB 4793.1-2007 、GB 9254-2008、GB/T 17626.3-2006 、GB/Tl4549-1993、GB/T12326-2000、GB/T15543-1995、GB/T18481-2001、GB/T15945-1995、GB/T l9862-2005标准，以及DL/T1028-2006电力行业标准研制而成。DDS波形合成、数字信号处理器（DSP）、复杂可编程逻辑阵列（CPLD）、宽频功放等技术。产品集成度高、技术领先、性价比高、体积小、重量轻、使用方便灵活，可替代进口产品，对各种安装式和便携式电能质量分析仪各项指标按“A”级标准进行校准和检定。利用TH-5200电能质量测试分析仪检定装置，用户可以合成不规则的标准信号，包括电压、电流的谐波、间谐波、调制谐波、闪变、骤升/骤降，是电力用户用来检定电能质量测试分析仪的理想设备。1.2主要特点?可检定《Q/GDW 1650.2-2017 电能质量监测技术规范 第2部分：电能质量监测装置》中A类电能质量分析仪?支持多种电压标准（57V/100V/220V/380V）?可同时叠加2~99次谐波和0.1~99.9次（同步）间谐波 ?可叠加两个任意频率的（异步）间谐波，间谐波频率分辨率可达0.0001Hz ?支持不同电压标准的闪变，Pst的误差优于1％，Pst设置范围1~20 ?闪变各通道可独立设置，提高闪变检定效率 ?可输出持续时间为1ms~2min的暂升、暂降和短时中断?高精度时钟同步，支持GPS、IRIG-B码、PPS校时；可输出IRIG-B、PPS等多种形式的授时信号?可配置自定义输出序列，全自动化操作流程，提高检定效率 ?按键输入，操作方便，提供在线帮助，可选配平板电脑实现无线控制 ?配置8G的固态存储器和USB接口，支持U盘，数据导入导出方便快捷
